Fixation panneau solaire sur tuile romane : Guide complet
L’installation de panneaux solaires sur une couverture en tuiles romanes exige une précision technique absolue et une préparation rigoureuse. Ce type de tuile fortement galbée, emblématique des toitures du sud, s’avère particulièrement fragile au niveau de ses emboîtements transversaux et longitudinaux. Pour garantir une pose sécurisée, éviter la casse sous la pression mécanique et maintenir une parfaite étanchéité de votre toiture (un défi technique similaire à l’installation des tuiles solaires françaises), le choix d’un kit de fixation spécifiquement adapté est primordial. Un outillage professionnel adéquat est tout aussi stratégique pour ajuster la tuile supérieure sans fragiliser la matrice en terre cuite de votre charpente.
Matrice de compatibilité et checklist outils
Avant d’engager la moindre modification sur votre couverture, vous devez vous assurer de disposer de l’outillage réglementaire. Le travail sur tuile romane ne tolère pas l’improvisation : une coupe mal exécutée ou une fixation inadaptée entraînera inévitablement des sinistres liés aux intempéries.
| Matériel requis | Utilité technique sur le chantier | Statut |
|---|---|---|
| Meuleuse d’angle (disque diamant continu) | Réaliser un meulage léger de l’ergot de la tuile sans créer de micro-fissures dans la terre cuite. | Indispensable |
| Vis de charpente à bois (8x80mm min. Torx) | Assurer un ancrage profond et solide sur le chevron pour résister aux forces d’arrachement au vent. | Indispensable |
| Crochet universel multiréglable (Inox) | S’adapter à l’épaisseur variable et au galbe asymétrique de la couverture romane. | Indispensable |
| Visseuse à chocs professionnelle | Visser les tirefonds de charpente sans riper et garantir une compression optimale de la platine. | Indispensable |
| Mastic polyuréthane extérieur (PU) | Parfaire l’étanchéité au niveau des points de fixation et des écrans de sous-toiture percés. | Recommandé |
| Équipements de protection (EPI) | Garantir la sécurité (harnais, ligne de vie, gants anti-coupure, lunettes et masque FFP3 pour la poussière). | Indispensable |
Notre sélection : kits et crochets universels pour tuiles romanes
Le choix de la fixation constitue la colonne vertébrale de votre centrale photovoltaïque. Pour une toiture en tuiles romanes, le matériel doit répondre à des contraintes dimensionnelles exigeantes. Il doit supporter le poids statique des modules (environ 20 kg par panneau) et les effets dynamiques de l’arrachement au vent, tout en épousant la courbure prononcée de la couverture.
Kits pour pose en surimposition
La pose en surimposition s’est imposée comme le standard technique et réglementaire incontesté en 2026. Elle garantit une excellente ventilation arrière des panneaux, optimisant ainsi leur rendement thermique lors des pics de chaleur estivaux. De plus, elle préserve l’intégrité de l’étanchéité originelle de la charpente, car les tuiles restent en place et continuent d’assurer leur rôle de bouclier hydrofuge.
Dans cette configuration, les rails de support profilés en aluminium jouent un rôle fondamental. Ils viennent se solidariser aux fixations positionnées sous les tuiles pour créer une matrice structurelle rigide et parfaitement plane. Sur le marché spécialisé (marques comme K2 Systems, Esdec, ou Schletter), vous trouverez des solutions prêtes à poser adaptées à la surimposition. Ces kits intègrent des crochets de toit photovoltaïques réglables, couplés à un profilé solaire extrudé. Ce type de conditionnement facilite l’alignement des profilés et garantit une répartition homogène des charges mécaniques sur la toiture.
Les alternatives : intégration au bâti (IAB)
Historiquement utilisée pour bénéficier de tarifs d’achat subventionnés très avantageux, l’intégration au bâti (IAB) consiste à retirer intégralement les tuiles sur la surface d’installation pour utiliser les panneaux solaires comme élément direct d’étanchéité. Les modules sont alors encastrés dans un bac en plastique ou en aluminium directement posé sur les liteaux.

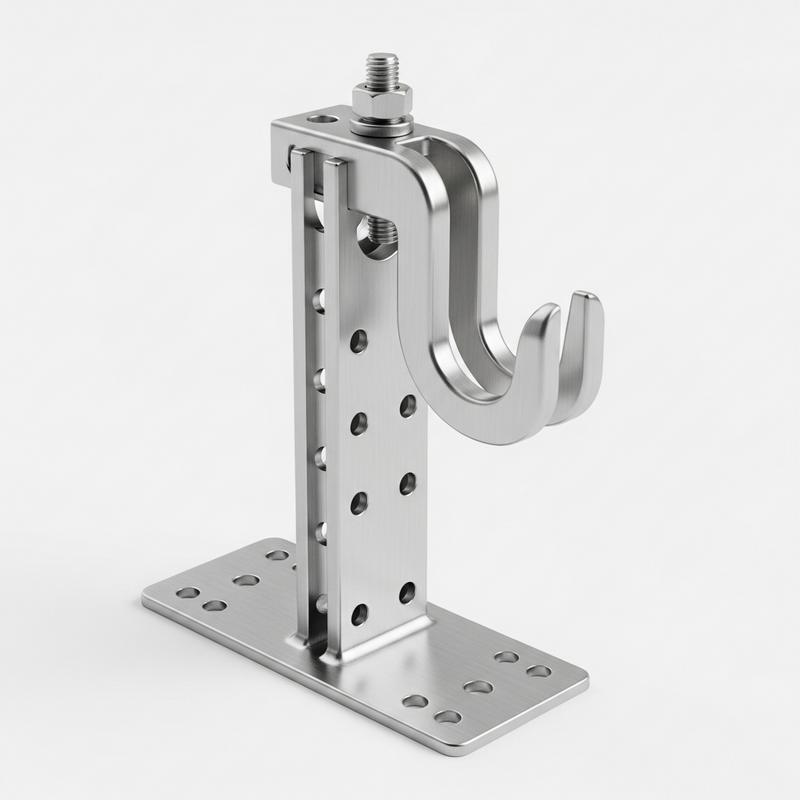

Bien que cette méthode existe encore, elle est aujourd’hui fortement déconseillée par les experts en toiture en raison des risques accrus d’infiltrations d’eau au fil des années. De plus, l’absence de ventilation arrière provoque une surchauffe des cellules photovoltaïques, entraînant une chute drastique du rendement de l’onduleur. L’IAB reste une alternative marginale, réservée à des contraintes architecturales strictes imposées par les Bâtiments de France. Quelle que soit la méthode privilégiée, l’emploi d’un crochet universel réglable en hauteur et en largeur reste le dénominateur commun d’une pose en surimposition réussie.
Critères de choix : s’adapter au galbe de la tuile romane

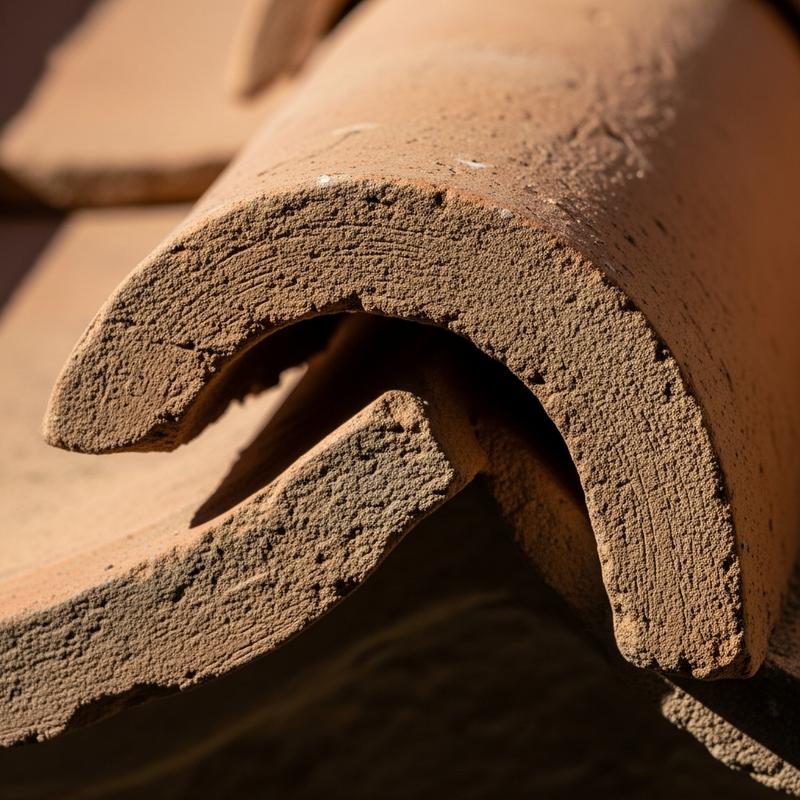

Le galbe de la tuile romane, caractérisé par sa courbure asymétrique (le canal qui évacue l’eau et le couvert qui protège le joint) et ses emboîtements profonds, représente un défi mécanique majeur. Sur ce type de couverture, vous ne pouvez en aucun cas vous contenter d’un crochet de fixation plat standard destiné aux ardoises ou aux tuiles mécaniques plates. La géométrie complexe de votre toit impose de sélectionner un crochet de fixation articulé ou doublement réglable.
La raison technique est inéluctable : le bras du crochet doit pouvoir passer sous la lèvre de la tuile supérieure et ressortir dans le creux du canal de la tuile inférieure, le tout sans jamais exercer le moindre point de pression sur la terre cuite. Si le métal repose directement sur la tuile, la première contrainte mécanique (accumulation de neige ou rafale de vent) cisaillera le matériau, créant une voie d’eau immédiate dans vos combles.
Enfin, privilégiez une embase de fixation large munie de perçages décalés. Cette conception vous offrira la tolérance nécessaire pour viser le centre exact du bois porteur lors du perçage, même si la tuile vous contraint à décaler légèrement le crochet sur l’axe horizontal.
Tutoriel d’installation : fixation sur chevron et meulage léger

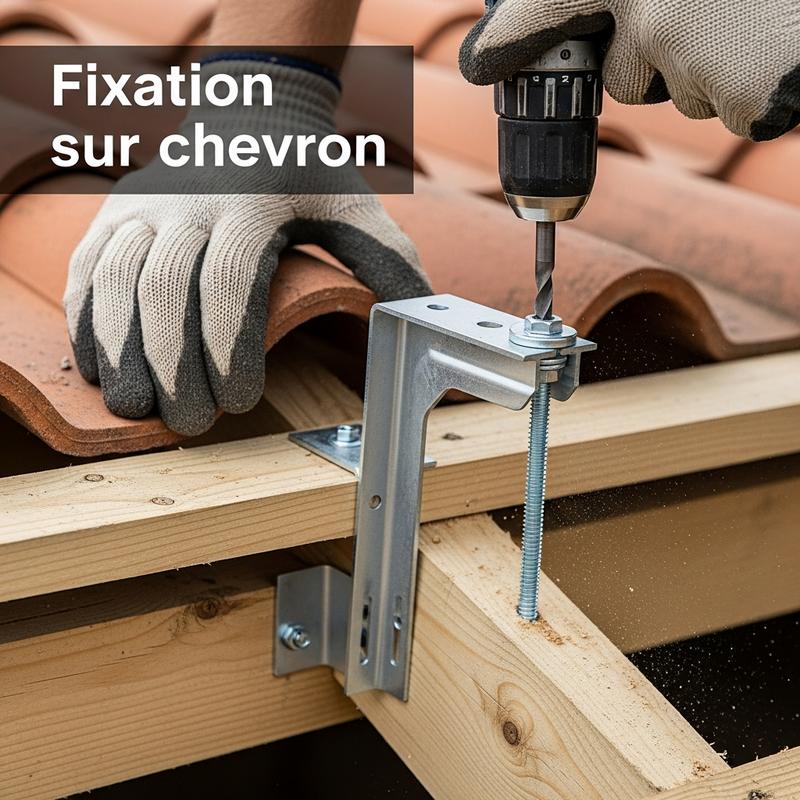

La mise en œuvre de vos supports solaires exige une grande rigueur. La pérennité de l’ancrage de l’ensemble du champ photovoltaïque repose exclusivement sur la qualité de la fixation sur chevron. Ne fixez jamais vos crochets sur les voliges ou les liteaux, ces éléments de finition n’ont aucune capacité structurelle portante. Vous devez impérativement localiser le cœur de votre charpente, sous l’écran de sous-toiture.
Lors du calepinage de vos crochets, veillez à maintenir une distance de 65 cm environ entre chaque point d’ancrage sur la largeur, en vous adaptant à l’entraxe réel de votre charpente. Cette distance prévient le fléchissement des rails de support profilés en aluminium sous le poids des panneaux. Utilisez des vis de charpente à filetage partiel (type 8×80 mm) pour assurer une compression optimale de la platine inox sur le bois massif.
Une fois le crochet fixé et réglé en hauteur, le passage du bras métallique crée inévitablement une surépaisseur qui empêche la tuile de recouvrement de retrouver sa place originelle. Ce bâillement expose la toiture aux infiltrations de pluie battante et aux bourrasques de vent. C’est ici qu’intervient le meulage léger, une étape qui demande un geste précis, technique et hautement sécurisé.
Voici la procédure stricte pour ajuster la tuile supérieure sans fragiliser la couverture :
- Étape 1 : Le repérage de contact. Équipez-vous de vos EPI (lunettes de protection et masque anti-poussière FFP3). Placez la tuile supérieure en position naturelle au-dessus du crochet. À l’aide d’un crayon de chantier gras, marquez avec précision la zone intérieure où le métal entre en contact direct avec la lèvre de la terre cuite.
- Étape 2 : Le meulage de précision. À l’aide d’une meuleuse d’angle équipée d’un disque diamant continu spécial céramique/terre cuite, meulez délicatement l’ergot intérieur (la chicane d’emboîtement) sur la zone marquée. Ne retirez que l’épaisseur exacte du bras du crochet, soit environ 5 à 6 mm maximum. L’objectif est de créer un tunnel de passage net sans entamer l’épaisseur structurelle globale de la tuile.
- Étape 3 : Le test à blanc et la validation des jeux. Repositionnez la tuile meulée à son emplacement définitif. Elle doit s’emboîter parfaitement avec les tuiles adjacentes et laisser un espace libre d’au moins 2 à 3 mm au-dessus du bras du crochet. Ce jeu fonctionnel est vital : il permet d’absorber la flexion naturelle de l’aluminium en charge et la dilatation thermique estivale sans jamais contraindre ni fissurer la tuile.
Foire aux questions : sécuriser votre installation solaire sur toiture romane
- Quelle vis utiliser pour la fixation sur chevron ?
- Privilégiez impérativement des vis de charpente à tête fraisée torx, en acier zingué ou en inox, spécifiquement conçues pour supporter des charges de cisaillement élevées. Optez pour un diamètre de 8 mm et une longueur comprise entre 80 et 100 mm. Le filetage doit pénétrer au minimum de 60 mm dans le bois massif du chevron pour garantir la résistance à l’arrachement face aux vents extrêmes.
- Le meulage léger annule-t-il l’étanchéité de la tuile ?
- Non, s’il est exécuté correctement par un professionnel ou un bricoleur averti. Le meulage ne concerne que les emboîtements internes inférieurs, situés sous la zone de recouvrement naturel. La surface extérieure bombée de la tuile, qui assure le ruissellement gravitaire des eaux pluviales vers la gouttière, demeure totalement intacte. L’étanchéité globale de la toiture est donc parfaitement préservée.
- Comment gérer l’entraxe des chevrons s’ils sont irréguliers ?
- C’est tout l’avantage technique des rails de support profilés utilisés en surimposition. L’ossature aluminium croisée agit comme un pont structurel indépendant. Vous ancrez les crochets universels uniquement là où se trouvent les chevrons porteurs solides, puis vous positionnez librement les panneaux en les faisant glisser sur les rails selon le plan de calepinage désiré, indépendamment de la disposition de la charpente sous-jacente.
- Quel est le risque si le crochet universel appuie sur la tuile inférieure ?
- C’est la cause principale de sinistre sur toiture solaire. À la moindre charge additionnelle (accumulation de neige hivernale, forte rafale de vent soulevant le panneau, ou même le poids d’un technicien lors de la maintenance), la pression mécanique cisaillera la terre cuite. Cela provoquera une casse nette de la tuile et des fuites d’eau immédiates et invisibles dans l’isolation de vos combles.
- Faut-il prévoir des tuiles de remplacement avant le début du chantier ?
- Absolument. Prévoyez toujours un stock tampon de 10 à 15 tuiles romanes correspondant à votre modèle exact (vérifiez la marque et le moule inscrits au dos d’une tuile) avant d’entamer les travaux en hauteur. Cela permet de remplacer immédiatement toute tuile qui se fendrait accidentellement lors de la manipulation, du déplacement sur le toit ou de l’étape de meulage, évitant ainsi de laisser la toiture ouverte aux intempéries.
